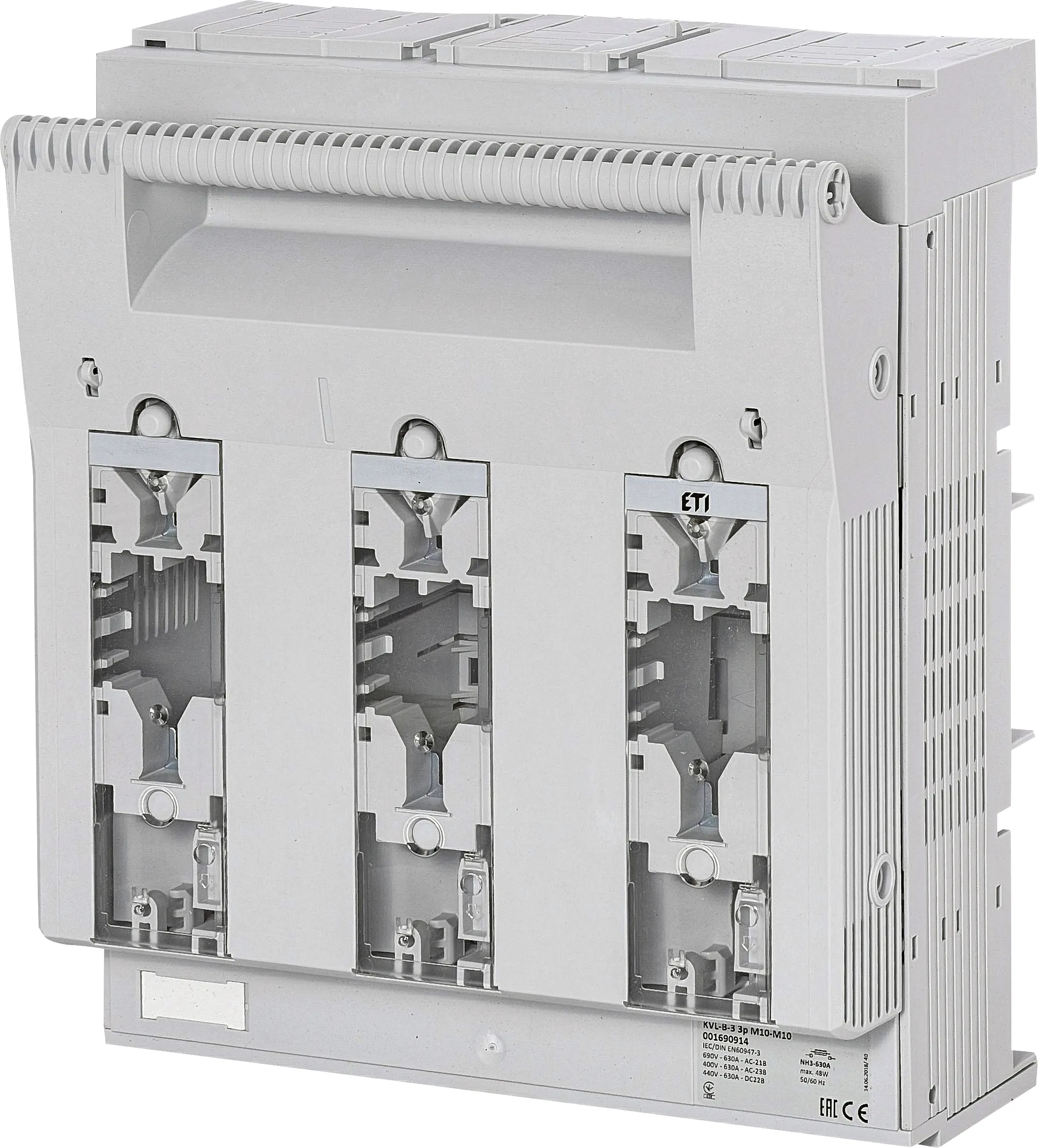

Drošinātāju blokslēdzis KVL-B-3 3p M10-M10 001690914
Specifikācijas
- ETI kods:
- 001690914
- Apraksts:
- KVL-B-3 3p M10-M10
- Klases nosaukums:
- Drošinātāju blokslēdzis
- Rated short-time withstand current Icw:
- 15
- Altitude (m):
- ≤ 2000
- Rated operational current Ie AC-21 A/B at 690V (A):
- 630
- Funkcija:
- Fuse switch disconnector
- Polu skaits:
- 3
- Nominālā nosacītā īsslēguma strāva Inc (kA):
- 120 (500 V AC)
- Nominālā frekvence (Hz):
- 40 ... 60
- Terminal screw:
- M10
- Tightening torque (Nm):
- 30 ... 35
- Sprieguma veids:
- AC / DC
- Nominālais impulsa izturības spriegums Uimp (kV):
- 8
- Izmērs:
- NH3
- Pārsprieguma kategorija:
- III
- IP aizsardzība:
- IP20
- Izmantošanas kategorija:
- AC-23B / AC-22B / AC-21B / DC-22B / DC-21B
- Apkārtējās vides temperatūra (°C):
- -25 ... +55
- Piesārņojuma pakāpe:
- 3
- Montāžas veids:
- Busbar mounting
- Nominālais darba spriegums (V DC):
- 440
- Nominālais izolācijas spriegums (V):
- 800
- Maks. nominālais darba spriegums (V AC):
- 690
- Pd (W):
- 86
- Maksimālā pieļaujamā jaudas izkliede uz drošinātāju saiti (W):
- 48
Dokumenti
Loģistikas dati
Produkts
- Muitas tarifs
- 85363090
- logis_net_width
- 250 mm
- logis_net_height
- 303 mm
- logis_net_depth
- 165 mm
2. līmeņa iepakojums
- Iepakojuma daudzums
- 1
- Iepakojuma EAN
- 3838895823049
- Iepakojuma svars
- 4.014 kg
- Paletes daudzums
- 70
ETIM klasifikācija
- Klasifikācija
- EC001040
- Klases nosaukums
- Fuse switch disconnector
- Version as main switch
- Jā
- Version as safety switch
- Jā
- Max. rated operation voltage Ue AC
- 690V
- Rated permanent current Iu
- 630A
- Suitable for fuses
- NH3
- Number of poles
- 3
- With error protection
- Ziņojums
- Type of electrical connection of main circuit
- Screw connection
- Type of control element
- Cover grip
- Degree of protection (IP), front side
- IP20
